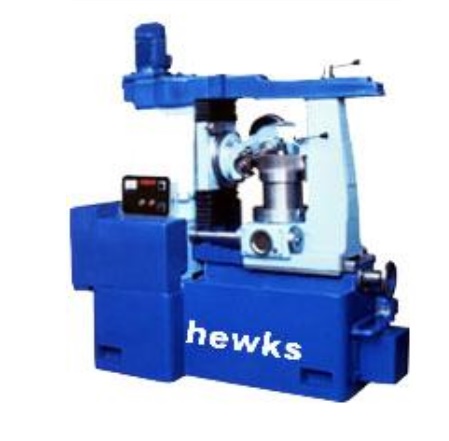

Gear Hobbing Machines

Product Description

• Maximum Continuous Output (Max.pitch)                     4  D.P.
• Maximum  Diameter of Gear with support                         24”
• Maximum  Face width for Spur Gear                                   11”
• Face capacity for Helical Gear                          Helix Angle 15º   11”                                                                                                                                                         Helix Angle 30º   9”                                                                                                                                                           Helix Angle 45º   7″

• Distance between Hob spindle & surface of the table             Maximum       18”
• —————————————————–                          Minimum        6”
• Axis to axis distance of Hob Spindle to table                            Maximum       14”
• —————————————————–                          Minimum       Nil

• Diameter of Work table     21”
• Maximum Diameter of Hob     5.5”
• Maximum Length of Hob     5.5”
• Hob Shift     1.5”
• Diameter of Work Arbour     1.5 ”
• Diameter of Hob Arbour     1.25 ”
• Hob speeds in R.P.M.     50, 65 &  80
• Feed of  Hob slide  Maximum  0.1”   Minimum  0.005”
•  Motor     2  H.P.
• Rapid Motor for Piller Slide     1.5  H.P.
• Floor Space required with Cover Closed     90”  x  42”
• ——————————— Open     104”  x  76”
• Weight of the Machine (Approx.)     3800 Kg. Approx.
• Height  of the Machine      86”
